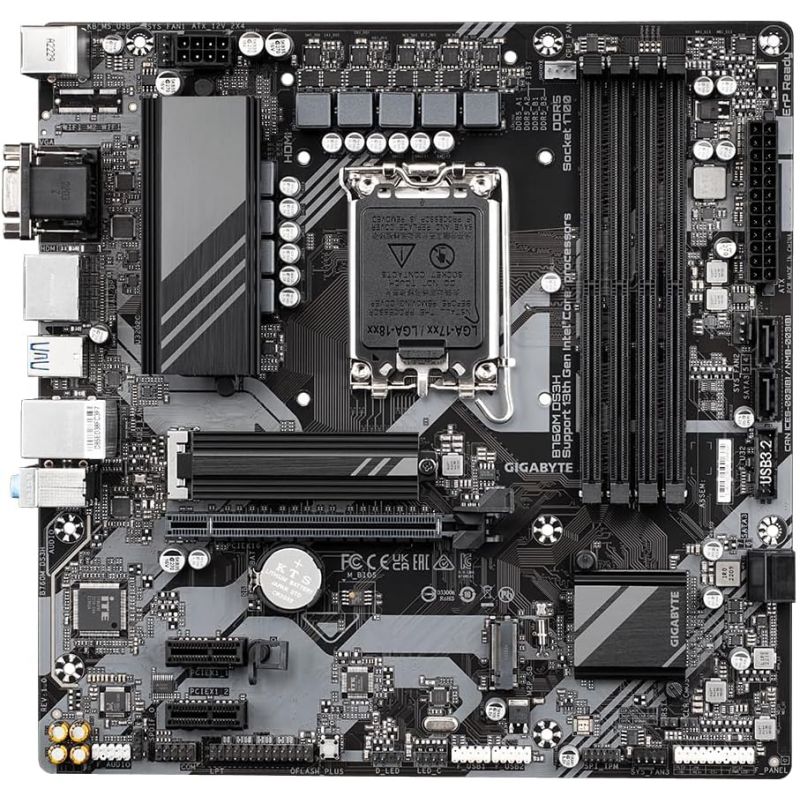

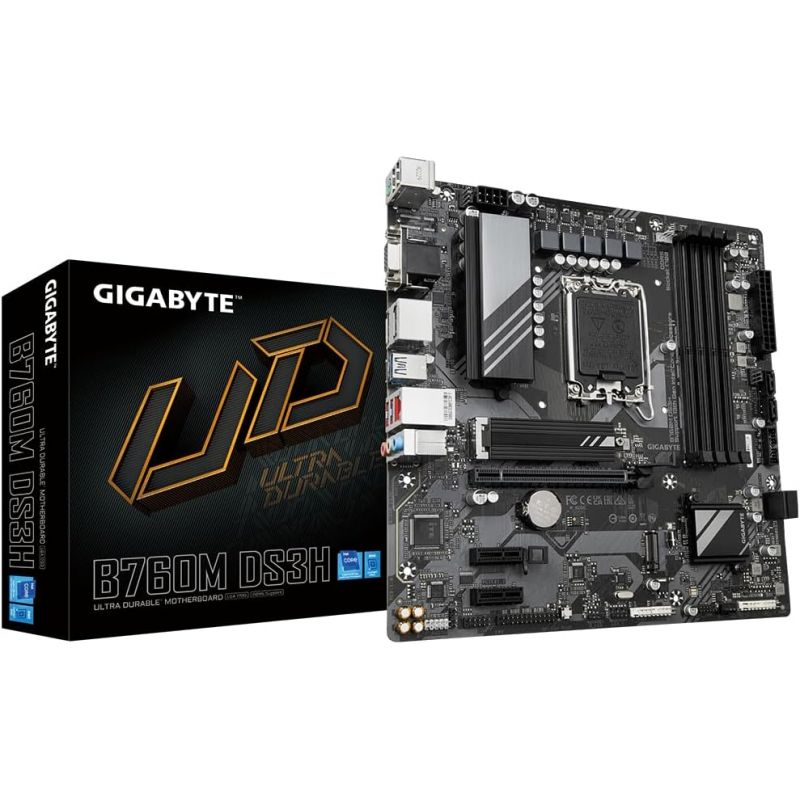

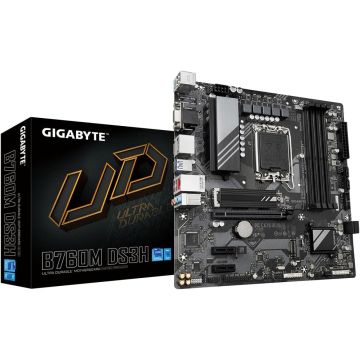

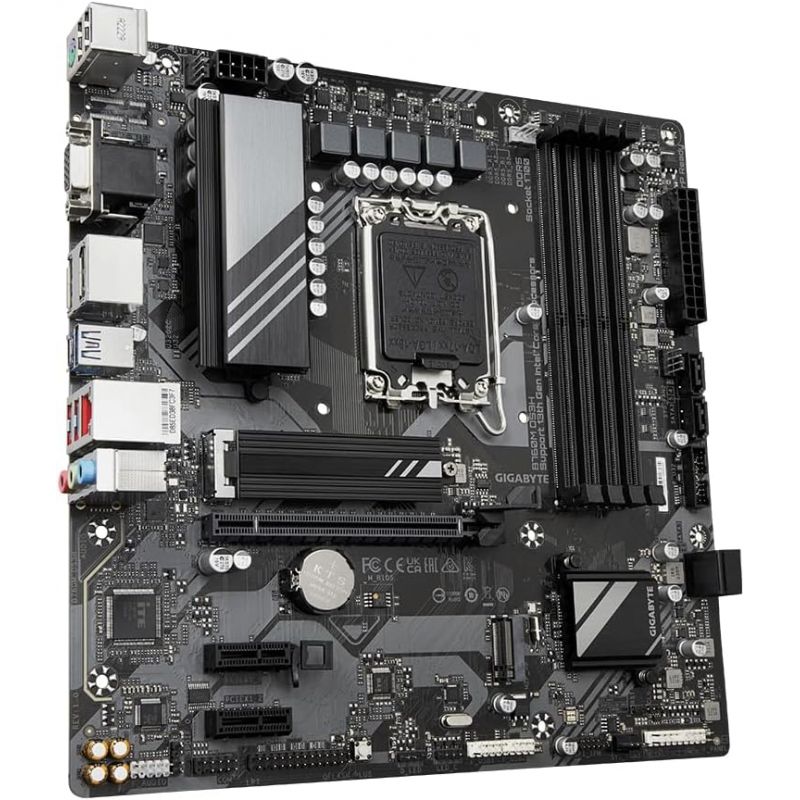

GIGABYTE B760M DS3H - DDR5 - mATX - LGA 1700 - 4xDDR4 - M.2 - LAN 2.5G

B760M DS3H

• Prend en charge les processeurs Intel® Core ™ 14e/13e/12e
• Performances inégalées : solution VRM numérique hybride 6+2+1 phases
• Module de mémoire DDR5 double canal : 4 DIMM XMP pris en charge
• Stockage de nouvelle génération : 2 connecteurs PCIe 4.0 x4 M.2
• M.2 Thermal Guard : pour garantir les performances du SSD M.2
• EZ-Latch : emplacement PCIe 4.0x16 avec conception à dégagement rapide
• Réseaux rapides : LAN 2,5 GbE
• Connectivité étendue : USB-C ® 10 Gb/s à l'arrière, DP, HDMI
• Smart Fan 6 : comprend plusieurs capteurs de température, des en-têtes de ventilateur hybrides avec arrêt du ventilateur
• Q-Flash Plus : mettre à jour le BIOS sans installer le processeur, la mémoire et la carte graphique

• Processeur
  1. Socket LGA1700 : prise en charge des processeurs Intel® Core™, Pentium® Gold et Celeron® de 14e, 13e et 12e génération
  2. Le cache L3 varie selon le processeur

  (Veuillez vous référer à la « Liste de prise en charge du processeur » pour plus d’informations.)
• Jeu de puces
  1. Chipset Intel® B760 Express
• Mémoire
  1. Processeurs Intel® Core™ i9/i7 de 14e et 13e générations :
     prise en charge des modules de mémoire DDR5 7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/5200/4800/4400 MT/s
  2. Processeurs Intel® Core™ i5/i3 de 13e génération et Intel® Core™, Pentium® Gold et Celeron® de 12e génération : prise en charge des modules de mémoire DDR5
     4800/4400 MT/s
  3. 4 sockets DIMM DDR5 prenant en charge jusqu'à 256 Go (capacité DIMM unique de 64 Go) de mémoire système
  4. Architecture de mémoire à double canal
  5. Prise en charge des modules de mémoire DIMM 1Rx8/2Rx8 sans tampon ECC (fonctionnement en mode non ECC)
  6. Prise en charge des modules de mémoire DIMM 1Rx8/2Rx8/1Rx16 non tamponnés non ECC
  7. Prise en charge des modules de mémoire Extreme Memory Profile (XMP)

  (La configuration du processeur et de la mémoire peut affecter les types de mémoire pris en charge, le débit de données (vitesse) et le nombre de modules DRAM. Veuillez vous référer à la « Liste de prise en charge de la mémoire » sur le site Web de GIGABYTE pour plus d'informations.)
• Carte Graphique Intégrée
  Processeur graphique intégré - Prise en charge Intel ® HD Graphics :

  1. 1 port D-Sub, prenant en charge une résolution maximale de 1920 x 1200 à 60 Hz km
  2. 1 port HDMI, prenant en charge une résolution maximale de 4096x2160@60 Hz
     * Prise en charge de la version HDMI 2.1 et HDCP 2.3.
     ** Prise en charge des ports compatibles HDMI 2.1 TMDS natifs.
  3. 1 x DisplayPort, prenant en charge une résolution maximale de 4096x2304@60 Hz
     * Prise en charge de la version DisplayPort 1.2 et HDCP 2.3
  4. 1 x DisplayPort, prenant en charge une résolution maximale de 4096x2304@60 Hz
     * Prise en charge de la version DisplayPort 1.2.

  (Les spécifications graphiques peuvent varier en fonction de la prise en charge du processeur.)

  Prise en charge jusqu'à quatre écrans en même temps
• Audio
  1. CODEC audio Realtek®
  2. Audio haute définition
  3. 2/4/5.1/7.1 canaux
     * Vous pouvez modifier la fonctionnalité d'une prise audio à l'aide du logiciel audio. Pour configurer l'audio 7.1 canaux, accédez au logiciel audio pour accéder aux paramètres audio.
  4. Prise en charge de la sortie S/PDIF
• Réseau
  1. Puce LAN Realtek ® 2,5 GbE (2,5 Gbit/s/1 Gbit/s/100 Mbps)
• Port d'expansion
  Processeur:

  1. 1 emplacement PCI Express x16, prenant en charge PCIe 4.0 et fonctionnant à x16
     * L'emplacement PCIEX16 ne peut prendre en charge qu'une carte graphique ou un SSD NVMe.

  Jeu de puces :

  1. 2 emplacements PCI Express x1, prenant en charge PCIe 3.0 et fonctionnant à x1
• Interface de Stockage
  Processeur:

  1. 1 x connecteur M.2 (Socket 3, clé M, type 2280 PCIe 4.0 x4/x2 prise en charge SSD) (M2A_CPU)

  Jeu de puces :

  1. 1 x connecteur M.2 (Socket 3, clé M, type 2280 PCIe 4.0 x4/x2 prise en charge SSD) (M2P_SB)
  2. 4 connecteurs SATA 6 Gb/s

  Prise en charge RAID 0, RAID 1, RAID 5 et RAID 10 pour les périphériques de stockage SATA
• USB
  Jeu de puces :

  1. 1 port USB Type-C ® sur le panneau arrière, avec prise en charge USB 3.2 Gen 2
  2. 5 ports USB 3.2 Gen 1 (3 ports sur le panneau arrière, 2 ports disponibles via l'en-tête USB interne)
  3. 2 ports USB 2.0/1.1 sur le panneau arrière

  Chipset + 2 concentrateurs USB 2.0 :

  1. 4 ports USB 2.0/1.1 disponibles via les connecteurs USB internes
• Connecteurs d'entrées/sorties internes
  1. 1 x connecteur d'alimentation principal ATX 24 broches
  2. 1 x connecteur d'alimentation ATX 12 V à 8 broches
  3. 1 x connecteur de ventilateur de processeur
  4. 3 x connecteurs de ventilateur système
  5. 1 x embase de bande LED adressable
  6. 1 x connecteur de bande LED RVB
  7. 2 x connecteurs M.2 Socket 3
  8. 4 connecteurs SATA 6 Gb/s
  9. 1 x embase de panneau avant
  10. 1 x connecteur audio du panneau avant
  11. 1 x connecteur USB 3.2 Gen 1
  12. 2 connecteurs USB 2.0/1.1
  13. 1 x en-tête de module Trusted Platform (pour le module GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 uniquement)
  14. 1 x en-tête de port série
  15. 1 x en-tête de port parallèle
  16. 1 x connecteur de sortie S/PDIF
  17. 1 x bouton Q-Flash Plus
  18. 1 x cavalier de réinitialisation
  19. 1 x cavalier CMOS transparent

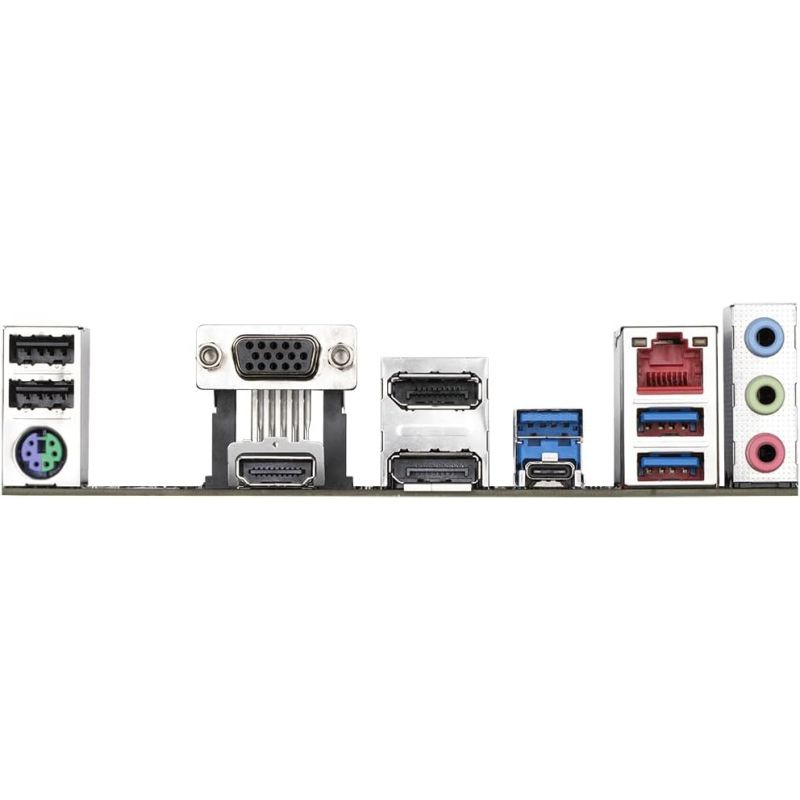

• Connecteur du Panneau Arrière
  1. 2 ports USB 2.0/1.1
  2. 1 port clavier/souris PS/2
  3. 1 port D-Sub
  4. 1 port HDMI
  5. 2 x DisplayPort
  6. 3 ports USB 3.2 Gen 1
  7. 1 port USB Type-C ® , avec prise en charge USB 3.2 Gen 2
  8. 1 port RJ-45
  9. 3 x prises audio
• Contrôleur d'Entrée/Sortie
  1. Puce de contrôleur d'E/S iTE ®
• Monitorage Matériel
  1. Détection de tension
  2. Détection de température
  3. Détection de la vitesse du ventilateur
  4. Détection du débit de refroidissement par eau
  5. Avertissement de panne de ventilateur
  6. Contrôle de la vitesse du ventilateur
     * La prise en charge de la fonction de contrôle de la vitesse du ventilateur dépend du refroidisseur que vous installez.
• BIOS
  1. 1 x 128 Mbits de mémoire flash
  2. Utilisation du BIOS UEFI AMI sous licence
  3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
• Fonctionnalités Exclusives
  1. Prise en charge de GIGABYTE Control Center (GCC)
     * Les applications disponibles dans GCC peuvent varier selon le modèle de carte mère. Les fonctions prises en charge par chaque application peuvent également varier en fonction des spécifications de la carte mère.
  2. Prise en charge de Q-Flash
  3. Prise en charge de Q-Flash Plus
• Logiciels Fournis
  1. Norton® Internet Security (version OEM)
  2. Logiciel de gestion de la bande passante LAN
• Système d'Exploitation
  1. Prise en charge de Windows 11 64 bits
  2. Prise en charge de Windows 10 64 bits
